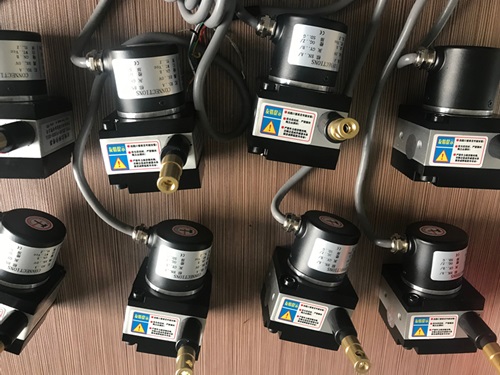

拉繩式位移編碼器在自動化應用中被廣泛使用，由于其輸出的信號形式及測量的行程不同，造成型號也是多種多樣，拉繩式位移編碼器也稱為拉線傳感器、直線位移編碼器等，那么，怎么選擇合適的拉繩式移位編碼器呢？下面就有小編為大家總結的幾項重點，希望在選型中給予大家?guī)椭?/P>
1、分辨率選擇：分辨率稱為：Resolution；拉繩式編碼器在通過鋼絲繩纏繞在輪轂上轉動的圈數計算，也就是計算出編碼器的單圈輸出的脈沖數信號為分辨率，也稱為線性度，一般的為1000線~10000線不等，所以拉繩式編碼器的分辨率越高，其精度就越高。
2、輪轂直徑：輪轂直徑將會直接影響它的精度，如選擇的為1000mm的拉線式編碼器，它的輪轂周長為100mm，用輪轂周長除編碼器線性度乘4倍頻就為他的分辨率； 3、工作電壓：（Power-Vcc）拉繩編碼器有兩種電壓可選，一種為DC5V的標準電壓；一種為DC9~36V寬范圍電壓；
4、外形尺寸：拉線拉出的距離為測量行程，測量行程的距離越長，拉線編碼器的外形尺寸就越大，一般測量行程有500mm、1000mm、2000mm、3000mm、5000mm、10000mm、15000mm等，最大量程可以達到100米的距離；
5、工作溫度：工作溫度關系著內部電器件的質量，選用進口的電阻器件其工作溫度可以達到-40到100℃不等。
7、 防護等級選擇：防護等級關系著拉繩編碼器的使用壽命，如在水下使用，就必須選擇防水型編碼器，防護等級可達到IP68級，此類型編碼器需要與傳感器廠家技術人員進行溝通。
8、輸出信號形式：拉繩編碼器輸出信號可分為數字量和模擬量兩種，可分為can通訊、RS485/232通訊、絕對值信號、電流、電壓、電阻、脈沖等信號模式。
|
